一.产品概述
CY.HD01 是一款液晶显示器驱动板,一路 HDMI,数字接口。一路 VGA 模拟接口,可以满足一般显示器功能
要求,板卡自带程序拨码选择功能,无需电脑和烧录工具,拨码重新上电可切换屏参;支持信号搜索功能;支持
多种常用见分辨率:1920x1080、1366x768、1680x1050、1280x1024 等等。
适用广告机,微信机,王者荣耀、工业显示器等产品。
二.功能简介
屏幕接口类型 | LVDS | |
---|---|---|
LCD分辨率 | 最高支持到 1920x1080 @60Hz | |
外观尺寸 | 107 x 52mm | |
信号接口 | VGA、HDMI | |
电源 | 电源输入 | DC12V 3.6A 待机电源输入 |
电源操作 | 正常工作模式,低功耗模式 | |
电源管理 | 待机功耗≤1W,符合国家绿色标准 | |
OSD菜单 | 图像、位置调整 | 亮度/对比度/饱和度/色调/位置调整等 |
OSD语言 | 中文简体 英语(可增加) | |
按键板 | 按键类型 | GPIO对地式 |
按键数目 | 5 键、7 键 ,可选 | |
按键描述 | Power CH- CH+ Menu Auto | |
色温模式 | 暖色/冷色/标准/用户模式 |
三、使用说明
A 用户菜单设定
HD01 的菜单有:菜单(确定),加(画面自动调整),减(色彩自动调整),退出(切换),电源。
1、 当没有按下 MENU 键时,加,减,退出这三个按键的功能分别是画面自动调整,色彩自动调整,
信号源切换三个功能;
2、 当按下 MENU 键时,显示 OSD 菜单,MENU 此时变为确定按键,即再按一次 MENU 键进入下一级
菜单,按加减进行调整,按退出键退出;
3、 在关机并且无信号状态下,按住“EXIT(退出)“,然后按下“power”按键,将直接进入拷机模式,插上
信号线,系统会自动切换到有信号状态;
B 工厂菜单设定(非专业人员不建议使用)
在有信号的状态下,按住“MENU”键,然后按下“power”键进行开机,可进入工厂菜单。在工厂菜单里面,按
“菜单”来选择每个菜单项,按“加”或“减”进行调节或进入下一级菜单。按“切换”退出菜单;
C、屏选择开关(如图)
拨码开关,用于选择驱动板输出的分辨率。
拨到右边时是“ON(开) ”状态,1,2 拨码代表分辨率,3 拨码拨到右边时,表示反奇偶,4 拨到右边时,表示
反 MAP.
分辨率如下表所示:
拨码位/分辨率 | 1 | 2 | 组合值 |
---|---|---|---|
1920×1080 | OFF | OFF | 00 |
1366×768 | ON | OFF | 10 |
1680×1050 | OFF | ON | 01 |
1280×1024 | ON | ON | 11 |

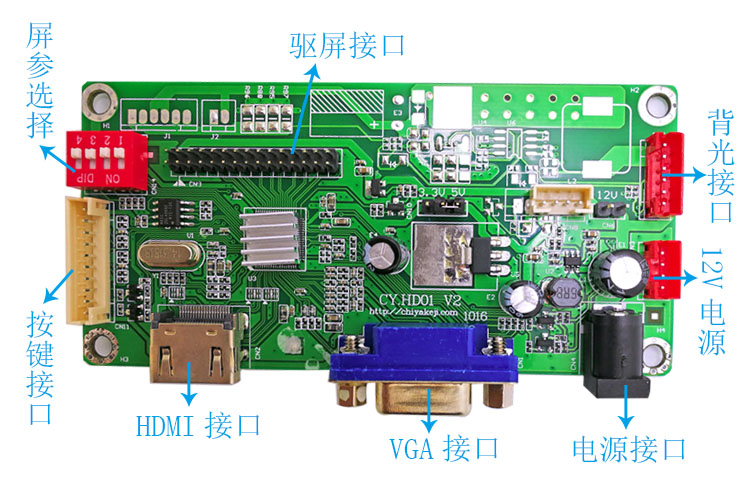

四. 产品外观及接口定义
该产品的实例图片详细的说明了各主要接口及其功能
